Автомобильные газозаправочные станции

От Опубликован

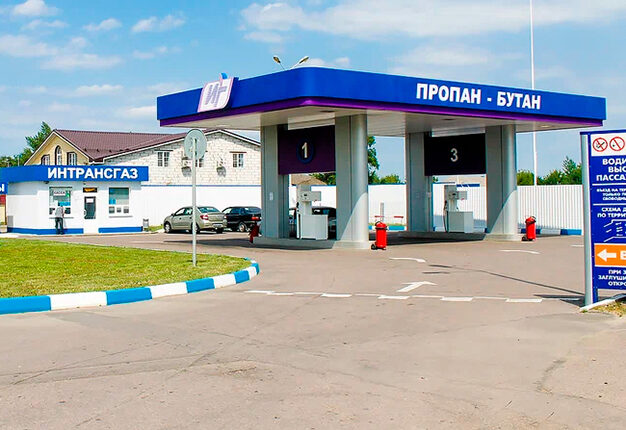

Модульная автозаправочная станция (АГЗС) — это газозаправочный комплекс, специально предназначенный для приема, хранения и выдачи сжиженного углеводородного газа (СУГ) или пропан-бутановых смесей (ПБА, СПБТ). Она поставляется в виде готового заводского изделия «под ключ». На единой стальной раме смонтировано следующее оборудование:

Оборудование для СУГ

Наземный резервуар

Наземный резервуар для СУГ можно приобрести в одностенном или двустенном исполнении объемом от 5 до 20 м3.

Газораздаточная колонка

Газораздаточная колонка (ГРК) под навесом предназначена для заправки автомобилей или бытовых баллонов пропаном. Колонки могут быть однорукавными или двурукавными. При большом числе машин на заправке стоит установить двурукавную колонку, чтобы в 2 раза увеличить пропускную способность и снизить время заправки.

Alternative version

На рынке доступны модули и колонки отечественных и иностранных производителей: Топаз, Шельф, Технопроект, Ливенка, Tatsuno Rus, Adast, FAS и другие. Чтобы понизить стоимость модуля, многие производители применяют ГРК Технопроект. При этом, цена газового модуля с колонкой Технопроект может быть ниже на 200–300 тысяч рублей. Но стоит помнить, что такие колонки не включены в государственный реестр средств измерения. Таким образом, продажа газа с таким оборудованием незаконна.

Насосные агрегаты для слива СУГ и потребителей

Насосные агрегаты предназначены для закачки газа из автоцистерны в резервуар модуля, оснащенного или не оснащенного сливным насосом. В базовую комплектацию входит американский насос Corken FD-150. Возможна поставка агрегатов российского или китайского производства, для снижения цены газовой заправки.

Комплект Запорной и Предохранительной Арматуры

Манометр, кран трехходовой с фланцем для регистрации давления, байпасный клапан, клапаны предохранительные и для пролива остатков — всё это и многие другие элементы входят в наш комплект.

Технологические Трубопроводы и Свеча Сброса Остатков

Технологические трубопроводы и свеча сброса остатков СУГ из рукавов и технологических газопроводов после окончания операций слива-налива газа из автоцистерны также входят в состав комплекта.

Оборудование для Газовой Заправочной Станции

Уровнемеры

Для работы ГЗС требуются механические или электронные уровнемеры. Первый просто отслеживает уровень газа, второй делает это + измеряет массу, объем и включает автоматизацию.

Дополнительное оборудование

В зависимости от пожеланий заказчика модуль АГЗС может быть дополнен силовым шкафом и щитом управления и автоматизации.

Дополнительная Тепло-Огнезащита Резервуара

Для увеличения прокачки газозаправочной станции используются внешние фланцы для подключения другого резервуара.

С помощью тензодатчиков веса и блока управления принимается газ из автоцистерны.

Датчики-газоанализаторы определяют довзрывоопасные концентрации газа, а система электромагнитных клапанов «СЕНС» автоматически перекрывает газовые магистрали при нештатных ситуациях.

Обнаружение Возгораний На Ранних Стадиях

Для отслеживания возгораний на начальных стадиях мы используем сенсорные датчики-извещатели пламени. Это позволит опознать факт возгорания до того, как достигнут порог срабатывания для дымовых и тепловых датчиков.

Другие Системы Оповещения

Оповещение о произошедшей аварии происходит через автоматическую систему, а также плавное включение насоса и заземление автоцистерны осуществляется с помощью специальных устройств.

АГЗС в модульной конструкции

Газовый модуль представляет собой мобильную АГЗС благодаря единой рамной конструкции. В связи с этим осуществляются легкие погрузочно-разгрузочные работы, транспортировки станции до места установки и минимизируется стоимость доставки до Заказчика. Для этого используется «евротент». Однако благодаря модульной конструкции АГЗС также обеспечивается быстрое внедрение станции в эксплуатацию и перемещение на другую площадку по необходимости.

Мини Газовые Заправки используются как Бизнес

Мини газовые заправочные станции часто используются для продажи пропан-бутана и топлива для автомобилей.

Преимущества модульных АГЗС

Реализация модульной газозаправочной станции является более доступной, чем строительство стационарной заправки.

Модульная станция сжиженного газа

Модульная станция LPG поставляется в готовом виде на единой раме, что облегчает ее транспортировку. Монтаж и ввод в эксплуатацию осуществляются быстро и с минимальными затратами.

Рост цен на топливо

В связи с ростом цен на бензин и дизельное топливо все большее число автомобилей заправляется пропаном. К сожалению, в настоящее время на рынке не хватает газозаправочных станций.

Установка Газовых Модулей на Действующие АЗС

На действующих стационарных АЗС, продающих дизельное топливо и бензин, можно установить газовые модули для повышения прибыли.

Требования к Размещению

Для установки необходимо разработать проект и выдерживать требуемые расстояния от газового модуля до ближайших объектов в соответствии с СП 156.13130.2014 «Станции автомобильные заправочные. Требования пожарной безопасности».

Установка САРМ на объекте

Модуль ATSM должен располагаться на открытой площадке на фундаменте в соответствии с проектом установки ATSM на объекте. Для размещения модуля ATSM необходимо следующее:

Фундамент или ровная бетонная площадка для предотвращения деформации каркаса САРМ;
Молниезащита;
Зоны обслуживания;
Система электроснабжения насоса, колонны и другого оборудования переменным током напряжением 380 В, частотой 50 Гц и мощностью 5,5 кВт.

Обеспечение АГЗС

Рабочее и аварийное освещение;
Грузоподъемные устройства для монтажа-демонтажа АГЗС (в момент установки);
Применение инертного газа для продувки резервуаров и трубопроводов (в момент монтажа);
Задать уклон резервуара в сторону сливного патрубка в диапазоне от 2 до 3 %о (промилле);
В операторной необходимо разместить систему распределительной сети с выключателями и счетчиком активной энергии для станции заправки, а также установить шкаф электрики, автоматики, защиты и КИП для обеспечения эксплуатации АГЗС.

Установка оборудования на АЗС

Монтаж оборудования на АЗС должен производиться в соответствии с требованиями ГОСТ 24444−87, СНиП 3.05.05–84 «Технологическое оборудование и трубопроводы», ВСН 332−74 «Инструкция по монтажу электрооборудования, силовых и осветительных сетей во взрывоопасных зонах», СНиП 3.05.06–85 «Электротехнические устройства»; Информация о классе взрывоопасной зоны, категории и классе взрывоопасной смеси, определенная в соответствии с ОНТП 24–86 и ПУЭ, должна быть размещена в виде табличек размером 200×200 мм на МАХГЗС.

Документы для АГЗС

Для модульной АГЗС требуются следующие документы:

Сертификат безопасности, соответствующий промышленным нормам для мобильной АГЗС;
Сертификат соответствия ГОСТ Р для мобильной АГЗС;
Сертификат Таможенного союза и паспорт на резервуар под давлением;
Паспорта и сертификаты на все компоненты.

Документ для идентификации АГЗС

Чтобы идентифицировать автозаправочное оборудование, требуется паспорт модуля АГЗС.
